凯普动力柴油发电机组技术参数:

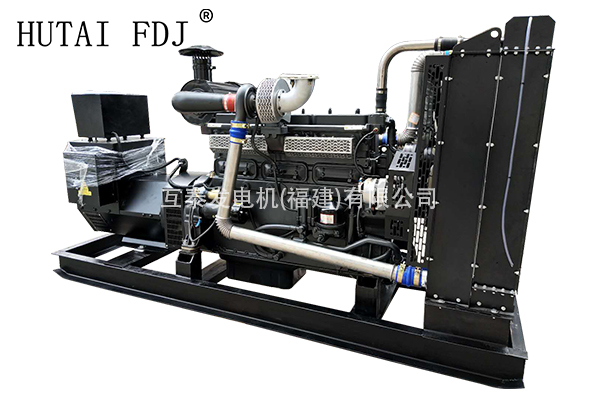

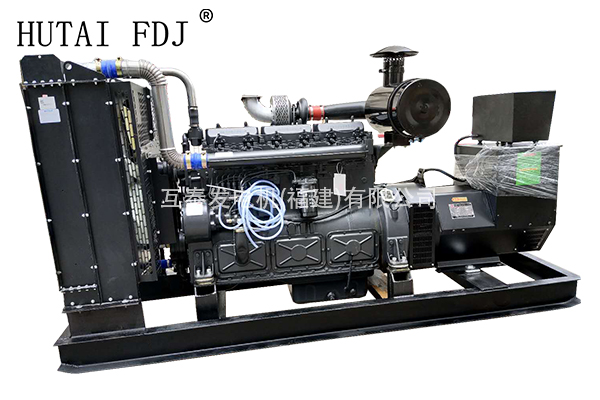

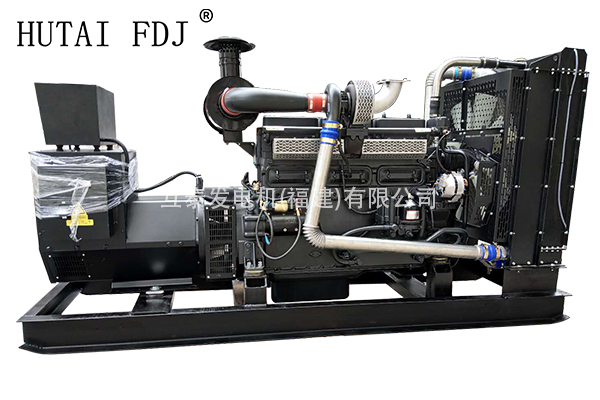

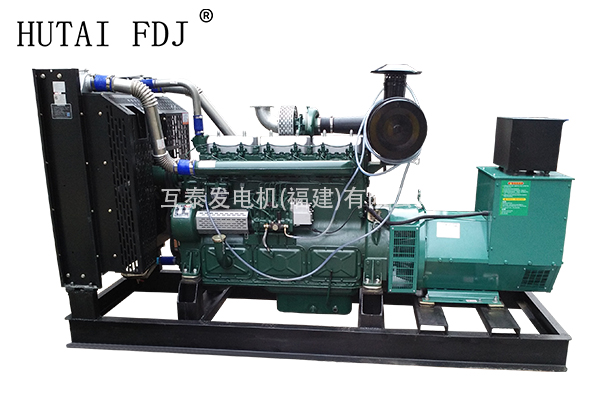

(250KW/312.5KVA)凯普动力柴油发电机组技术参数 | |
发电机组参数(Generator parameters): | |
发电机组制造商: Turbine manufacturer: | 互泰发电机(福建)有限公司/Hutai Generator(Fujian)Co., Ltd. |
发电机组型号: Generator set model: | GF-250 |
机组额定功率: Rated power unit: | 250KW |
机组额定容量: Rated capacity: | 312.5KVA |
机组额定电流: Rated current | 450A |
机组额定电压: Rated voltage: | 220V/380V 230V/400V (可生产不同的电压) 220V/380V 230V/400V( Can produce different voltage) |
额定频率: Rated frequency: | 50Hz |
额定转速: Rated speed: | 1500rpm |
功率因素: Power factor: | 0.8 滞后 0.8 lagging |
调试方式: Debug mode: | 电子调速 Electronic Governor |
机组尺寸: The unit size: | 3000×1300×1800(mm) |
机组重量: Rated power unit:83 | 2600KG |
发动机参数(Theengineparameters): | |
发动机品牌: Enginebrand: | 凯普动力/上海凯讯发动机有限公司 Capp Power/Shanghai Capcom Engine Co. , Ltd. |
发动机型号: Enginemodel: | KP310 |
发动机功率: Thepoweroftheengine | 316KW |
气缸型式: Cylindertype | 6缸L列、4冲程 6 cylinder, 4 stroke L |
缸径*行程: Bore*stroke: | 135*155(mm) |
吸气方式: Aspiration | 涡轮增压带中冷 Intercooled turbocharged belt |
调试方式: Debugmode | 电子调速 Electronic Governor |
额定转速 Ratedspeed | 1500rpm |
燃油消耗率: Fuelconsumptionrate: | ≤196g/kW·h |
排量: Displacement: | 13.3L |
冷却方式: Coolingmode | 强制水冷 Forced water cooling |
调试稳定性: Debuggingstability | ≤5% |
启动方式: Startup mode: | DC24V |
发电机参数(Electric machine parameters): | |
发电机品牌: Generator brand: | 互泰发电机/福建发电机 HuTai generator / FuJan |
发电机型号: Generator model: | TFW2-250 |
额定功率: Rated power | 250KW |
额定电压: Rated voltage: | 400V/230V 220V/380V |
额定电流: Rated current: | 450A |
额定频率: Rated frequency: | 50Hz |
额定转速: Rated speed: | 1500rpm |
励磁方式: Excitation mode: | 无刷自励 Brushless self excitation |
电压调整范围: Voltage regulation range | ≥5% |
电压波动范围: Voltage fluctuation range: | ≤±5% |
绝缘等级: Insulation grade: | H |
防护等级: Protection level: | IP21 |
机组电气性能: | |
稳定电压调整率 | ≤2.5% |
瞬态电压调整率 | ≤(-15~+20)% |
电压稳定时间 | ≤1S |
电压波动率 | ≤0.5% |
稳态频率调整率 | ≤10% |
瞬态频率调整率 | ≤(-7~+10)% |
频率恢复时间 | ≤3S |
发电机组标准配置如下: | |
1、工业用水冷柴油发动机; | |
2、单轴承防滴式发电机,IP21防护,绝缘等级H; | |
3、40℃环境温度散热器,双层散热; | |
4、控制系统 | |
5、随机资料:发电机、发动机、机组(使用说明书、技术手册、三包手册) | |
6、标准空气过滤器;消声器 | |
7、钢制底座带防震垫; | |
8、出线开关; | |
8、空气开关柜(手动);(可以提供ATS自动开关柜) | |
10、电启动; | |
11、蓄电池; | |
备注: 1、机组均采用整体式结构,所有部件均稳固的安装在结实的底座槽钢之上。 2、确保无漏油,漏水等不良现象。 3、直喷式发电机组在海拔小于1000米,无需修正功率;1000—3000米之间,每上升500米修正4%,3000—5000米之间,每上升500米,修正6%。 | |
另选配置: | |
电瓶浮充电器 | ATS自动负载转换屏 |
防雨型机组(箱柜) | 静音型机组(箱柜) |
自保护、自启动机组控制屏 | 带“三遥”功能机组控制屏 |
移动拖车型电站(箱柜拖车) | 静音型移动电站(箱柜拖车) |
机油、柴油、水套、防冷凝加热器 | 分体式日用燃油箱、一体式底座燃油箱 |
互泰发电机(福建)有限公司简介:
互泰发电机(福建)有限公司-----位于拥有“天然深水港三都澳、中国大黄鱼之乡,中国电机电器城”福建省宁德市,是闽东发电机生产基地。致力于发电机和发电机组的开发和生产,同时积极开拓海外市场,企业生产的HUTAI系列发电机,产品主要包括陆用ST、STC系列单、三相三次谐波同步发电机,TZH2系列相复励三相同步发电机,TFW2系列无刷三相同步发电机。企业生产的互泰系列柴油发电机组,采用国内外技术先进品质优良的**品牌发动机和发电机,企业遵循“以质量求生存、重信誉求发展”的宗旨,着重于新产品推广。为客户提供解决发电机方案服务。
公司主要制造发电机、发电机组、柴油发电机,柴油发电机组功率为3KW-2600KW、全自动化(ATS)发电机组为10-1000KW、静音型发电机组为10-1000KW、移动型发电机组为10-500KW、车载式发电机组为10-600KW以及各种系列发电机组、特殊系列柴油发电机组/电站。配套机组动力有:(潍柴)WEICHAI、康明斯(CUMMINS)、玉柴(YUCHAI)、沃尔沃(VOLVO)、大宇(DAEWOO)、帕金斯(PERKINS)、道依茨(DEUTZ)、斯太尔、上柴动力、无锡动力、卡特、山东潍柴动力、扬动等,及LANZHOU兰州电机、STAMFORD斯坦福、LEROY SOMER利莱森玛、MARATHON马拉松、ENGE英格、互泰等隆宏发电机。
互泰发电机工厂生产的品牌有:”HUTAI FDJ”系列全自动化柴油发电机组,采用的配置、用电要求,实现意义上的应急供电。在国内外发电机组行业具有独特的品牌优势,多年来,我们坚持产品质量的标准和严格要求,按照价实求生存、质量求发展的企业原则,重合同、守信用、讲诚信,结合先进的工艺技术和测试手段,求精求益求质量,赢得了许多的回头客,深得各界的信赖和支持。互泰发电机以诚信为本促发展,以信誉为基,求真务实办实业、精益求精抓质量,并广泛受到好评。
互泰发电机技术及性能:
发电机技术性能
LHW系列发电机 为无刷交流 同步发电机,符合国家相关标准和国际标准。
机器特性:
1、钢结构机座
2、 所有路用和船用发电机防护等级标准型为 IP21,IP22 , IP23 作为可选防护等级,能防止为垂直方向呈 60 度以内的水滴入机内而造成损坏,但是额定功率下降 5%
3、 单支点发电机采用多规格盘片式联轴器,容易与各种发动机飞轮连接
4、 采用密封的滚珠轴承,无需添加润滑脂
发电机电气特性
1、绝缘等级 H
2、所有的发电机定子绕组是 2/3 节距绕制,有效地消除电压的三次谐波
3、稳定电压调整率为± 0.5%
4、励磁定子装有永磁体,发电机不会失磁,总能建压
发电机类别
发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。
发电机的分类可归纳如下:直流发电机、交流发电机、同步发电机、异步发电机(很少采用)
交流发电机还可分为单相发电机与三相发电机。
结构与工作原理
发电机通常由定子、转子、端盖.电刷.机座及轴承等部件构成。
定子由机座.定子铁芯、线包绕组、以及固定这些部分的其他结构件组成。
转子由转子铁芯、转子磁极(有磁扼.磁极绕组)、滑环、(又称铜环.集电环)、风扇及转轴等部件组成。
通过轴承、机座及端盖将发电机的定子,转子连接组装起来,使转子能在定子中旋转,通过滑环通入一定励磁电流,使转子成为一个旋转磁场,定子线圈做切割磁力线 的运动,从而产生感应电势,通过接线端子引出,接在回路中,便产生了电流。由于电刷与转子相连处有断路处,使转子按一定方向转动,产生交变电流所以家庭电 路等电路中是交变电流,简称交流电。我国电网输出电流的频率是50赫兹也可生产60赫兹。
控制器性能与作用:
标准配置:6110K数显控制器(也可选6120K全自动启动控制器)
可选配置:6110K远程控制模块
发电机组控制器 集成了数字化、智能化、网络化技术,用于单台柴油发电机组自动化及监控系统,实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶(LCD)显示,中英文可选界面操作,操作简单,运行可靠。
性能及特点
1、以微处理器为核心,大屏幕LCD带背光、可选中英文显示,轻触按钮操作;
2、精确测量和显示功能:对柴油发电机组及市电的电参量及水温、油压、油位等实时监测;
3、控制保护功能:实现柴油发电机组自动开机/停机、负荷切换及报警保护功能;
4、参数设置功能:允许用户对其参数进行更改设定,同时记忆在内部FLASH存储器内,在系统掉电时不会丢失;
5、多种温度、压力、油位传感器可直接使用,并可自定义参数;
6、具有实时日历、时钟及运行时间累积功能;
7、发电机组累积输出电能显示;
8、多种起动成功条件可供选择;
9、内置速度/频率检测环节,可精确地判断起动成功、额定运行、超速状态;
10、供电电源范围宽(8-35)VDC,能适应不同的起动电池电压环境;
11、所有参数均采用数字化调整,摒弃了常规电位器的模拟调整方法,提高了整机的可靠性和稳定性;
12、模块化结构设计,可插拔式接线端子,嵌入式安装方式,结构紧凑,安装方便。
13、LH6310RM远程模块和本地模块通讯连接。控制及操作一致。(远程模块安装客户自己配制安装)
全自动转换系统功能与操作:
标准配置:智能控制器6120U自动启动
全自动操作方式:将模块设置在“自动”位置,发电机组进入准启动状态,在自动状态下,通过外开关信号,对市电状态自动长期检测、判别。一旦市电有故障、失电时,即刻进入自动启动柴油发电机组、正常30秒自动ATS开关切换使用(切换时间可以客户要求设置15-30秒)。当市电恢复正常来电时,柴油发电机控制器检测到信号、将会自动切换到市电分闸、柴油机降速延时3分钟,自动停机,并自动进入下一个自动启动的准备状态。
全自动控制器性能:发电机组自动启动、自动投网、自动退网、自动停机、故障自动跳闸、停机、报警。
多台发电机并机使用:
发电机组使用485端口云服务远程监控:
发电机组远程监控控制器适用于远程监控单台或多台9510发电机组控制器,可实现发电机组的自动开机/停机、数据测量、报警显示及“三遥”功能。控制器采用大屏幕液晶(LCD)人机界面显示,多级别操作权限,触摸屏操作简单,运行可靠。
控制器基于高端微处理器设计,通过RS232(配RS232转RS485模块)和RS485接口与9510发电机组控制器进行通信,发电机组的参数可通过通讯接口直接读出并在控制器上显示。
性能和特点
1. 远程监控单台或最大6台9510发电机组控制器;
2. 以高端ARM微处理器为核心,大屏幕LCD带背光、人机界面显示,触摸屏操作;
3. 实时显示9510控制器检测的发电机组的各个参量及报警信息;
4. 人机界面监控9510发电机组控制器详细参数并且可控制9510的按键操作;
5. 具有操作权限设置,防止非专业人士误操作致使发电机组异常操作,引起不必要的事故;
6. 高精度时间显示,技术员或工程师级别可以设置当前系统时间;
7. 模块化结构设计,阻燃ABS塑料外壳,可插拔式接线端子,嵌入式安装方式,结构紧凑,安装方便。
发电机组保养:
1、每天开机前检查。
2、发动机曲轴箱机油耗量。
3、冷却液面:散热器和中冷器芯电有无阻塞现象。
4、空气滤清器是否被阻塞。
5、每50小时检查。
6、蓄电池及液面:排除漏水,漏燃油,漏机油现象。
7、每250-300小时:更换发动机机油,更换机油滤清器和旁道机油滤清器,更换燃油滤清器,需要时排放燃油箱油污,张紧三角胶带。
8、检查散热器和风冷式中冷器的芯电是否堵塞,是否需要清洁,检查空气管道及其软管接头应没有坏件并生新拧紧卡箍 ,检查增器的机油进回油处应无渗漏。
9、每1200小时,请专业人员检查和调整气门间隙,检查调整前在发动机停车及冷态下进行,每2400小时,请专业人员折卸和检查调整喷油器,由专业人员检查增压器的工作状态,并对发动机及发电机件进行常规检查,每6个月,更换冷却液过滤器,每年,清洗冷却器,更换冷却液。
技术支持:
△提供新机检查调试服务(省内免费)
△提供一般性操作及日常使用保养现场培训服务(省内免费)
△提供机房设计及机组安装施工服务,(根据客户对机组安装标准的要求进行)
△提供噪声及排放治理工程服务。(达到环保部门的要求,需另签工程合同)
机组经过负载试验,动态试验和各种保护报警性能测试,符合GB2820-90标准规定的要求,机组使用质保期为:壹年或1000小时(以先达为准),详见生产商随机保修卡。
售后服务:
1、三包服务范围:凡属一切机器制造缺陷所造成机械运行故障的均属三包服务范围。
2、三包服务期限:产品出厂12个月或实际累计使用1000小时,以先到期为准。三包期后,我司将对用户进行终身跟踪有偿服务。
3、人为操作不当损坏不在免费三包期内。
柴油发电机组订货中途签订合同:
郑重声明:
外型尺寸与机组重量以实物为准(图片为同品牌产品代替).
a表格内数据仅供参考;
b因原制造厂家或本公司需更改以上资料,恕不另行通知。
c.以上规格机组均为50HZ、1500r/min、230V/400V 220V/380V、功率因数0.8、三相四线制;如需有其它要求,请与公司协商另外提供参数;
